Ein wesentlicher Vorteil der
3D-Konstruktion ist die anschauliche Visualisierung der Modelle schon
in der frühen Konstruktionsphase. Ansichten, d.h. die
Möglichkeit, das 3D-Modell aus jedem Blickwinkel heraus
anschaulich beurteilen zu können, spielen da eine ganz
wesentliche Rolle. In HiCAD neXt ist die Funktionalität
für 3D-Ansichten deutlich verbessert und erweitert worden.
HiCAD neXt unterscheidet zwischen Modell- und Blattansichten. In den
Blattansichten werden die Fertigungszeichnungen dargestellt, die sich
automatisch aus dem 3D-Modell ableiten lassen. Daneben bietet HiCAD
neXt die Möglichkeit, echte 3D-Ansichten - so genannte
Modellansichten - zu verwenden und so das 3D-Modell unter jedem
Blickwinkel - von innen und außen - zu betrachten und zu
bearbeiten. Hervorzuheben ist, dass auch bei der Darstellung der
Fertigungszeichnungen aus 3D-Modellen echte 3D-Ansichten genutzt werden
können. Da alle Ansichten in HiCAD neXt assoziativ sind,
werden Änderungen in der Fertigungszeichnung automatisch auf
das 3D-Modell übertragen und umgekehrt. Zur
Definition und Bearbeitung der Ansichten stehen die verschiedensten
Funktionen zur Verfügung:
-
beliebige Detailansichten,
-
Schnittansichten,
aufgeklappt, als Schnittfläche oder Volumen,
-
Ausbrüche in
beliebiger Tiefe und Richtung,
-
Listenansichten mit
bestimmten Baugruppen oder Teilen,
-
Verknüpfen von
Ansichten,
-
Ableiten von Ansichten in
Fluchtrichtung direkt mit der Maus,
-
beliebige Positionierung,
Drehung und Verkürzung von Ansichten
-
u.v.a.m.
Zur Darstellung der Ansichten
stehen die verschiedensten Möglichkeiten zur
Verfügung. Das Spektrum reicht vom Glasmodell über
die Hidden-Line-Darstellung bis hin zum fotorealistisch schattierten
Modell.
Pro Konstruktion lassen sich bis zu 99 verschiedene Ansichten
definieren, wobei HiCAD neXt alle Ansichtsinformationen zusammen mit
der Konstruktion in einer Datei verwaltet.
Parallel zur Teilestruktur wird auch die gesamte Ansichtsstruktur - mit
Unterscheidung der Modell- und Blattansichten - im Information +
Communication Navigator (ICN) dargestellt. Auch alle
Abhängigkeiten zwischen den Ansichten und der Teilestruktur -
beispielsweise zwischen Listenansichten und dem 3D-Modell - werden hier
visualisiert. Der Ansichtswechsel kann direkt im ICN erfolgen, ohne
Aktivierung einer Ansichtsfunktion. Darüber hinaus sind
strukturübergreifende Ein- und Ausblendfunktionen
möglich.

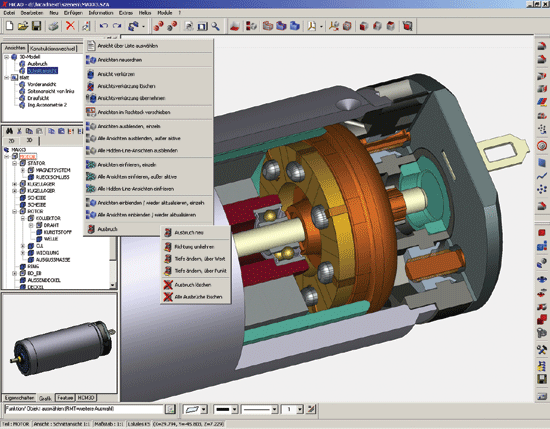

Ausbrüche in beliebiger Tiefe ermöglichen den
direkten Zugriff auf das "Innenleben" des 3D-Modells.
(HiCAD-Konstruktion: maxon Motor AG)
ISD ist einer der TOP 5 Anbieter
hochintegrierter CAD/PDM/CAM-Lösungen für den
innovativen Prozess der Produktentstehung.die optimal aufeinander
abgestimmten Produktreihen HiCAD neXt
(CAD 2D/3D), HELiOS neXt
(PDM) und HiCAM (NC) sorgen für eine
effiziente Gestaltung der gesamten Prozesskette. Die komplette
Dienstleistung von der Softwareentwicklung über Consulting,
Vertrieb, Schulung und Hotline liegt bei der ISD in einer Hand. |
|
