Zum Jahresende 2005 bringt die Dortmunder ISD Software und Systeme GmbH mit HiCAD neXt 2006 und HELiOS neX t 2006 die neusten Versionen ihrer CAD- und PDM-Lösungen auf den Markt. Weit mehr als 200 Neuerungen sind in die neuen Versionen eingeflossen. Im Fokus standen ganz klar Qualität, Performance und Stabilität.

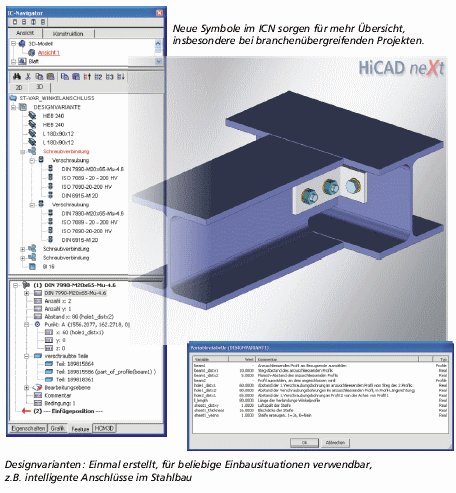

Flexible Automatisierung mit Designvarianten
Die HiCAD Feature-Technik ermöglicht die schnelle Ableitung von Designvarianten. Mit dieser einzigartigen Techniklassen sich einmal ausgeführte Konstruktionsfolgen für die Teileerzeugung oder -bearbeitung jederzeit auch in anderen Konstruktionen verwenden. Die notwendigen Bearbeitungen werden beim Einbau automatisch der jeweiligen Einbausituation - auch an nicht parametrischen Bauteilen - angepasst und lassen sich dann beliebig erweitern. Diese weltweit konkurrenzlose Kombination von freier und parametrischer 3D-Konstruktion eröffnet neue Perspektiven in der Produktentwicklung.


Optimale Streifenplanung Als ideale Ergänzung zu HiCAD neXt  Blech bietet die ISD das Modul Streifenplanung an, das Anwender optimal bei der Streifenplanung und der Konstruktion von Stanz-/Folgeverbundwerkzeugen unterstützt. Mit diesem praxisorientierten Tool lässt sich die Entwicklungszeit vom Rohband zum Fertigteil deutlich senken.   Stahlbau mit HELiOS Integration Analog zur im Maschinenbau üblichenVorgehensweise verwendet HiCAD nun auch im Stahlbau hierarchische Baugruppenteile, die bei den verschiedensten Funktionen, z.B beim Verbinden von Profilen, automatisch erzeugt werden. Durch die Integration von HELiOS können Anwender ihre speziellen Stahlbauanforderungen jetzt in einem leistungsstarken PDM-System abwickeln und branchenübergreifende Projekte, beispielsweise mit Stahl- und Maschinenbaukomponenten, noch leichter umsetzen.

Weitere Highlights der HiCAD neXt  Lösung:

• Erweiterung der Normteil-/Profilkataloge um internationale Normen und Zusammenstellung firmenspezifischer Normteilsammlungen mit dem Katalogeditor

• Erzeugen von Sweep-Körpern durch Verlegen nicht ebener Querschnitte an gekrümmten Leitlinien

• Definition individueller Stanz- und Prägewerkzeuge für die Blechbearbeitung ROHR2-Schnittstelle für den Anlagenbau

• Speichern häufig benötigter Schraubenverbindungen in Vorlagendateien

• Gewendelte Treppen im Stahlbau

• Optimierter Step-Import durch Geometrie-Healing Funktionen

• Speziallösungen zur Übernahme von LogoCAD-Daten

• KISSsoft-Schnittstelle für Zahnradberechnungen

HELiOS neXt  multicadfähig

HELiOS neXt  unterstützt neben Solid Works® auch die Autodesk Inventor® und Autocad® Integration. Diese Multicadfähigkeit von HELiOS ist die optimale Basis für weiterführende Integrationen beim Kunden auch im internationalen Umfeld.
Weitere Neuheiten in HELiOS neXt sind die Erweiterung des Internetservers auf Bauteil- und Projektebene sowie die Weiterentwicklung des Vault Servers.
