Zur
schnellen Eingabe von Geometrieen in eine CAD-Zeichnung
gewinnt die Skizziertechnik zunehmend an Bedeutung. In
HiCAD 2 wurde die schon lange im Funktionsumfang
enthaltene Skizziertechnik nun zu einem
Schnellzeichnungsmodus für Linienelemente per Lineal
ausgebaut, mit direkter Schnittstelle zum HiCAD
Constraint Manager (HCM).
Immer dann, wenn HiCAD die Bestimmung eines Linienzuges
erwartet, kann diese Technik verwendet werden, auch im 3D,
z.B. bei der Generierung von Sweepkörpern oder beim
Ausnehmen und Bohren. Die HiCAD 2 Skizziertechnik dient
vor allem der schnellen Konstruktion "qualitativ"
richtiger Geometrie. Qualitativ richtig heißt in diesem
Fall, dass die erstellte Skizze sofort die geometrischen
Eigenschaften hat, die der HiCAD Constraint Manager
weiterverarbeiten kann, z.B. Parallelität,
Rechtwinkligkeit oder tangentiale Übergänge bei Kreisbögen.
Nach der Bestimmung eines Anfangspunktes zeigt HiCAD
automatisch Hilfslinien entlang eines bestimmten, frei
definierbaren Rasters an. Auf diesem Raster können dann
durch entsprechende Cursorbewegungen Richtung und Länge
einer Strecke sowie Lage, Radius und Öffnungswinkel
eines Kreisbogens gewählt und einfach per Mausklick übernommen
werden. Auch das Umschalten zwischen den verschiedenen
Linienelementen erfolgt mit der Maus. Damit kommt die
Skizziertechnik im Prinzip ohne eine einzige manuelle
Werteingabe aus. Natürlich kann auch die Möglichkeit
der direkten Werteingabe verwendet werden, wenn z.B. ein
Punkt außerhalb des voreingestellten Raster bestimmt
werden soll.
Neu ist direkte Verbindung zwischen der Skizziertechnik
und dem HiCAD Constraint Manager (HCM). Ist
beispielsweise der HCM aktiviert, dann werden alle mit
der Skizziertechnik erzeugten Linienelemente automatisch
und HCM-gerecht mit Variablen bemaßt. Mit der HCM-Funktion
Autodimension kann dies auch jederzeit nachträglich
erfolgen.
Da die mit der Skizziertechnik erstellte Geometrie
automatisch mit den vom HCM bekannten
Geometrieeigenschaften versehen wird, kann aus ihr
jederzeit und automatisch ein HCM-Modell abgeleitet und
bei Bedarf weiterbearbeitet werden.
Mit der neuen HiCAD 2 Skizziertechnik und der direkten
HCM-Schnittstelle stellt die ISD Software und Systeme ein
weiteres leistungsfähiges Werkzeug zur Beschleunigung
der Konstruktion zur Verfügung. Und der in die
Skizziertechnik integrierte Einmalklick zur
Punktbestimmung, gilt selbstverständlich auch für alle
anderen Funktionsbereiche. Die Anzahl der notwendigen
Mausklicks liegt hier deutlich unter der anderer Systeme.
Bei der Erzeugung von Konturen kann so leicht eine
Zeitersparnis von bis zu 50 % erreicht werden.

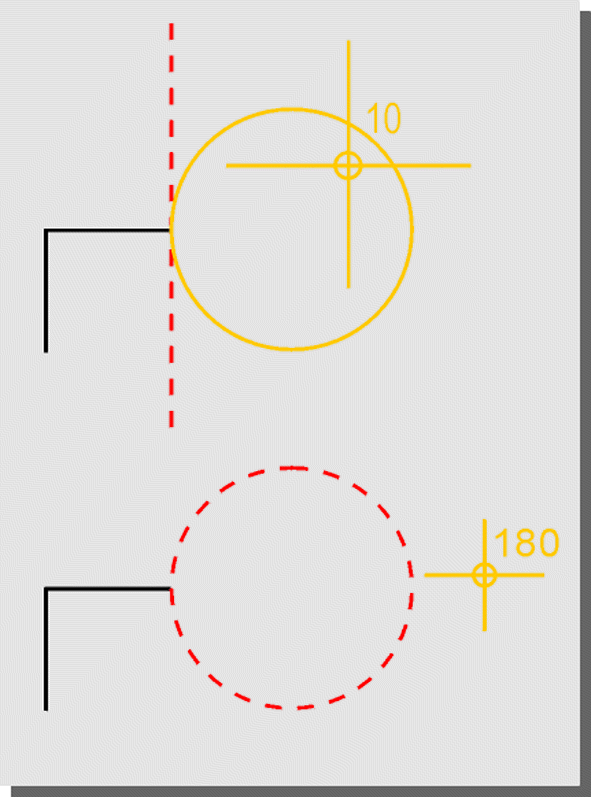

Bestimmen von
Lage, Radius und Öffnungswinkel per Mausklick

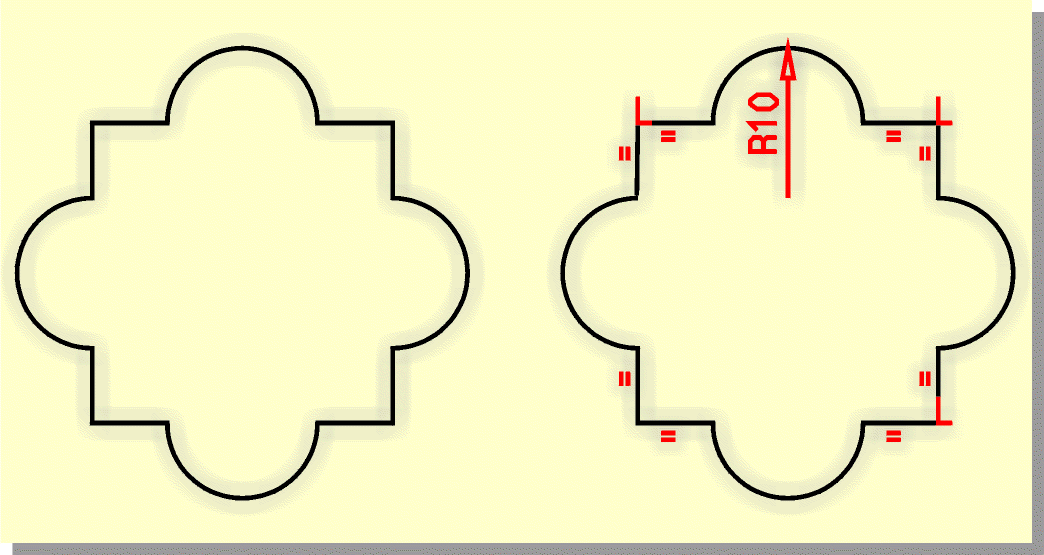

Mit der
Skizziertechnik erstellte Kontur / automatisch erzeugtes
HCM-Modell

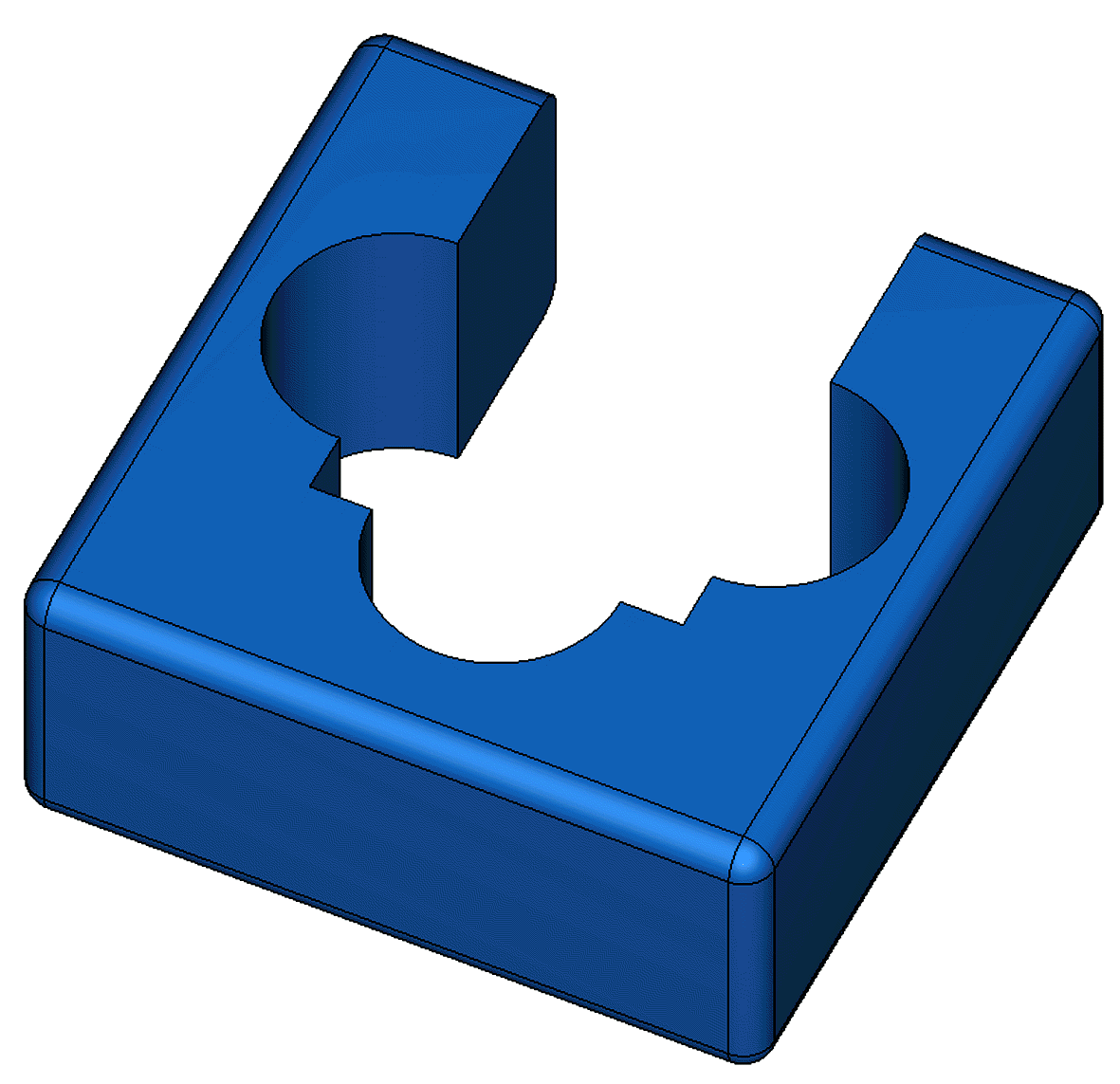

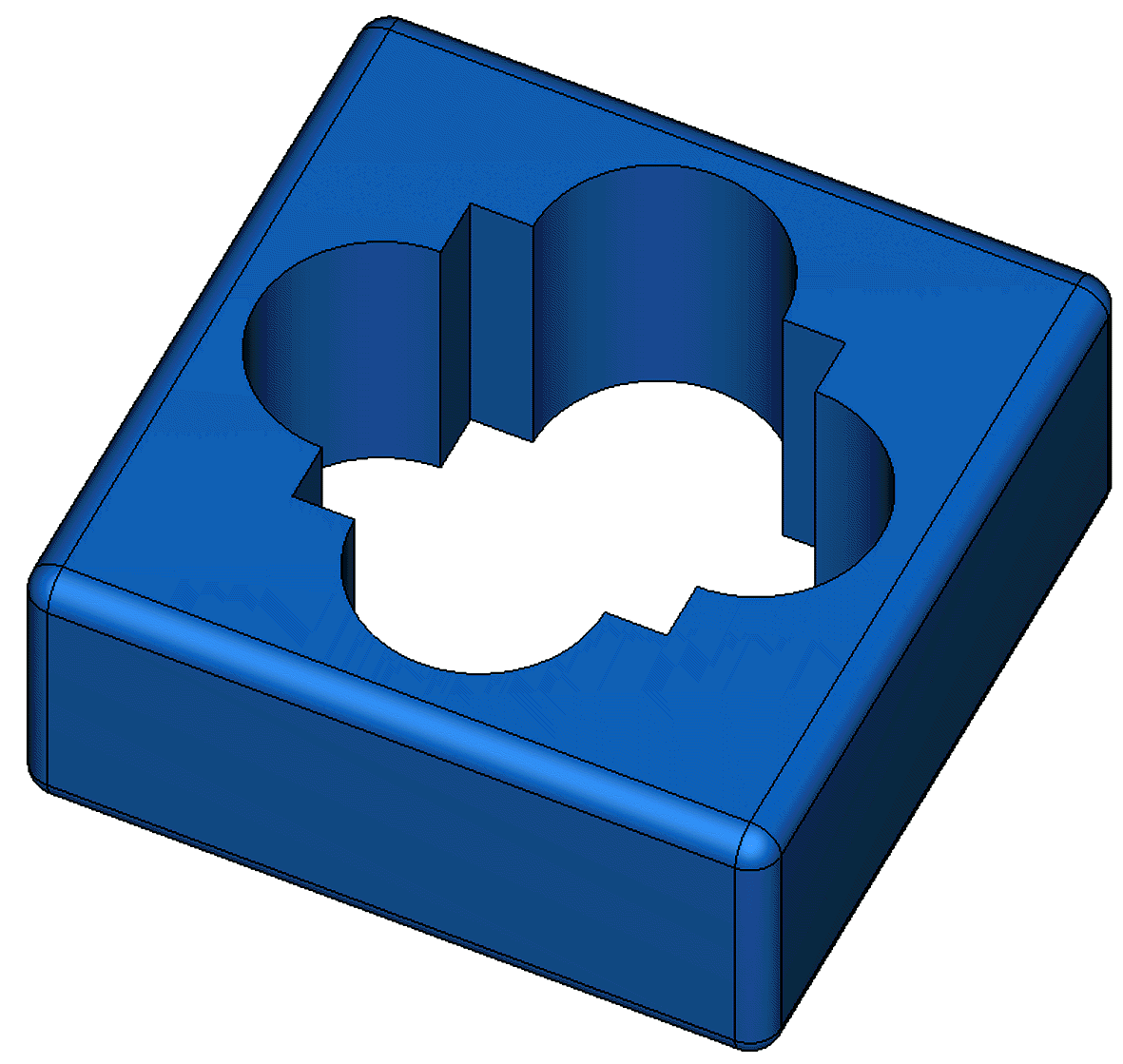

Mit
verschiedenen HCM-Varianten der Skizze erzeugte Bohrungen
