Mit dieser neuen Funktionalität können HiCAD-Anwender bereits während der Konstruktionsphase Schwachstellen bei beliebigen Transportvorgängen erkennen und sofort beheben. Vor allem im Bereich der Fördertechnik können die Transportwege auf Kollisionsfreiheit getestet und dadurch die Produkte auf ihre Funktionstüchtigkeit überprüft werden. Dies sorgt für eine deutliche Verbesserung der Planungs- und Funktionssicherheit und hilft, Zeit und Kosten zu sparen.
Um in HiCAD 2 Transportwege zu simulieren, muss zu-nächst die Fahrstrecke bestimmt werden. Dies erfolgt durch Definition eines 3D-Kantenzuges im Raum. Anschließend wird das zu transportierende Bauteil diesem Kantenzug zugeordnet und die auszuführende Bewegung kann in beiden Richtungen simuliert werden.
Wie schon bei der Montagesimulation besteht auch bei jeder Transport- und Bewegungssimulation die Möglichkeit der Kollisionskontrolle. Treten Kollisionen auf, dann ermittelt HiCAD 2 die exakte Geometrie der Kollision und stellt diese dar. Der Anwender kann die Kollision analysieren und zu deren Behebung entweder den Transportweg bzw. die Bewegung oder, falls erforderlich, die Konstruktion verändern. Negative Überraschungen bezüglich der Funktionsfähigkeit des Produktes lassen sich auf diese Weise deutlich minimieren. Falls gewünscht, generiert HiCAD 2 automatisch eine zeichnerische Darstellung der Bewegung/Fahrstrecke zur Veranschaulichung der einzelnen Simulationsschritte.
Mit der HiCAD2 Transportsimulation können beliebige Bewegungen und Transportabläufe eines Produktes anhand seines 3D-Modells effektiv kontrolliert und bewertet werden. Schwachstellen und eventuelle Fehler werden frühzeitig erkannt und können rechtzeitig behoben werden. Das führt zur Verbesserung der Produkt-Qualität und steigert die Wirtschaftlichkeit.
Unter dem Aspekt der ganzheitlichen und nicht auf einzelne Abteilungen beschränkten Betrachtung von Produktionsprozessen gewinnen auch Simulationsmodelle immer stärker an Bedeutung. Sie sind auch außerhalb der Entwicklungs- und Konstruktionsabteilung äußerst effizient einsetzbar, beispielsweise zur Produktpräsentation auf Messen.

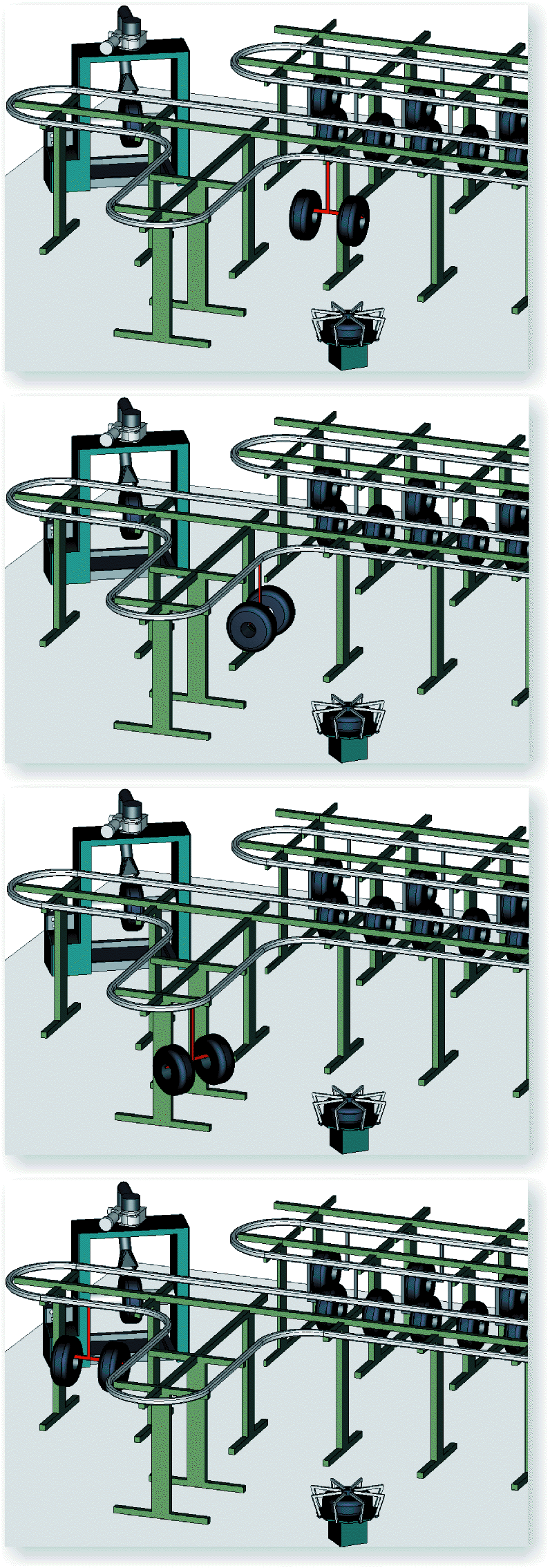

Die Abbildung zeigt verschiedene Schritte einer mit HiCAD 2 erstellten Transportsimulation (Bilder: ISD)
ISD Software und Systeme
GmbH
Hauert 4
44227 Dortmund
Tel. (0231) - 97 93 - 0
Fax (0231) - 97 93 -101
Email: Info@isdcad.de
Internet: www. Isdcad.de
