Rohrleitungsmodul in 3D CAD-System LOGOCAD TRIGA


  Die modularisierte 3D-CAD-Software LOGOCAD TRIGA von EPLAN Software & Service wird zur CeBIT in einer brandneuen Beta-Version 3.3 vorgestellt. So wurden nicht nur neue Schnittstellen, sondern zudem ein vielfach gefordertes Rohrleitungsmodul erstmalig integriert, welches den kompletten Rohrleitungsbau mit Logikfunktionen unterstützt.

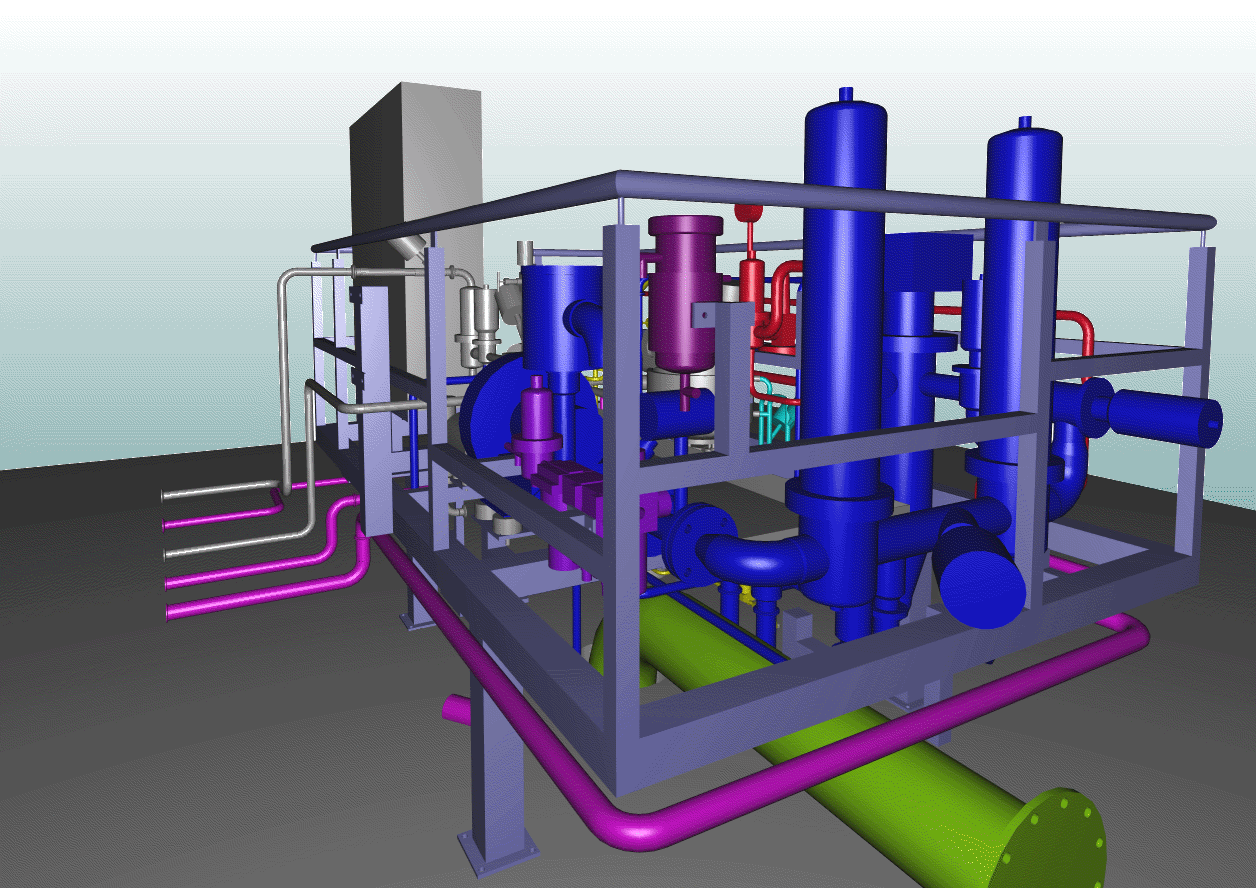

Das neue optional erhältliche Rohrleitungsmodul ermöglicht die komplette Erstellung der Geometrien von Rohrverläufen in einer 3D-Zeichnung. Dimensionierung, Verlegung und Verbindung der Rohrkomponenten sind gleichzeitig in einem zentralen Dialog aufrufbar. Eine Datenbank mit zahlreichen DIN-Bauteilen ermöglicht eine komfortable Bauteilsuche, die über die DIN-Nummer und einen Außendurchmesser abgerufen werden kann. Jedes Bauteil ist zudem durch einen Subdialog mit Dimensionsparametern wie z.B. Nenndurchmesser, Länge, Radius, Winkel etc. wählbar und nicht zuletzt können eigene Bauteile ebenfalls in diese Datenbank eingepflegt werden. Um die Rohrleitungen einfach verlegen zu können ist es selbstverständlich möglich, entlang einer 2D-Linie, die blitzschnell gezeichnet ist, einen 3D-Rohrstrang zu verlegen oder zwei Punkte automatisch mit Rohrleitungen zu verbinden. Da für die Lösung ein spezielles Datenformat verwendet wurde, ist eine ausgezeichnete Performance auch bei umfangreichen Rohrleitungssystemen gegeben, so dass sich das Rohrleitungsmodul dort "wohlfühlt", wo einige andere Systeme bereits Performanceprobleme bekommen.

Nach der Verlegung von Rohren kann die komfortable TRIGA-Stücklistenfunktion mit frei definierbarem Ausgabeformat für die Zusammenstellung der Bauteile genutzt werden. Insgesamt steht diesem Modul also der volle Komfort sowie das einfache Handling der professionellen 3D-CAD-Lösung zur Verfügung. Alle Funktionen unterstützen die LOGOCAD-Zeichenautomatismen wie Suchen von Punkten, Anstreichen von Linien, Kombination von Punkt- und Werteingaben, Rubbertechnik, UNDO, Editieren der Parameter etc.

Schnittstellen für universellen Einsatz

Für den Einsatz in heterogenen CAD-Umgebungen und zum Austausch von Daten wurden zusätzliche Direktschnittstellen zu Pro/ENGINEER und CATIA realisiert. Die Qualität der Übersetzungen wird zudem mit Hilfe des ACIS-Healers optimiert, welcher optional eingeschaltet werden kann. Last but not least wurde zur Version TRIGA 3.3 auch der AutoCAD 2000 Im- und Export realisiert - insgesamt ist LOGOCAD TRIGA damit bestens gewappnet für den Datenaustausch.
