Die Blechbearbeitung hat sich in den
letzten Jahren rasant entwickelt. Moderne
Fertigungsmethoden und Fortschritte in den
Materialeigenschaften erschließen neue
Anwendungsbereiche. Dort wo früher mehrere Einzelteile
zusammengesetzt wurden, werden heute komplexe
Blechbiegeteile aus einem Stück verwendet. Vor dem
Hintergrund ständig wachsender Produktivitätsverbesserungen
stellt das Ganze hohe Ansprüche an die Anforderungen
eines CAD-Systems.
Durch die ständige Weiterentwicklung des CAD-Systems
HiCAD, einschließlich der verschiedenen Branchenmodule,
stellt die ISD Software und Systeme GmbH ihren Kunden
stets die neusten Technologien zur Verfügung. Das gilt
auch für die Blechbearbeitung mit HiCAD 2. Hier wird
insbesondere der Tatsache Rechnung getragen, dass heute
immer mehr Unternehmen von der 2D- zur 3D-Konstruktion
wechseln. Auch bei der Blechbearbeitung ist es zunehmend
erforderlich, dass bestimmte Konstruktionen vollständig
als 3D-Modell vorliegen, sei es zur anschaulichen
Visualisierung oder zur frühzeitigen Prüfung der
Funktionsfähigkeit eines Produktes. Und auf Grund des ständig
steigenden Wettbewerbsdrucks muss das Ganze möglichst
schnell erfolgen. HiCAD 2 stellt nun ein
Generierungsverfahren zur Verfügung, mit dem der
Anwender aus der 2D-Blechabwicklung direkt den fertig
gebogenen 3D-Blechkörper ableiten kann. Gegenüber der
Neukonstruktion des 3D-Blechmodells kann so eine
Zeitersparnis von bis zu 90% erreicht werden.
Ausgangsbasis ist die exakte 2D-Darstellung des
abgewickelten Bleches einschließlich aller Biegezonen.
Um daraus den 3D-Blechkörper abzuleiten, identifiziert
der Anwender zunächst die Blechkontur. Durchbrüche,
Ausnehmungen, Bohrungen etc. werden dabei berücksichtigt.
Anschließend werden die Biegekanten identifiziert und
die Biegeradien und -winkel eingegeben. Verschiedene
Einbaumodi für Biegezonen stehen dabei ebenso zur Verfügung
wie die Möglichkeit, technologische Verkürzungsparameter
beim Auffaltvorgang zu berücksichtigen. Nach der
Identifizierung aller Biegekanten und der Eingabe der
erforderlichen Parameter wird der 3D-Blechkörper
automatisch erzeugt.
Darüber hinaus enthält die neue HiCAD 2 Version weitere
Neuheiten für die Blechbearbeitung:
Erweiterte Generierung von Grundblechen, z.B. Außen- und
Innen-Flächenoffset mit integrierter Sammelfunktion für
Laschen und Biegezonen. Optimierung des nachträglichen
Einbaus von Biegezonen u.v.m.
In Kombination mit der HiCAD 2 2D- und 3D-Funktionalität
bietet diese Branchenlösung die ganze Bandbreite
modernster und Kosten sparender Konstruktionsverfahren für
die Blechbearbeitung.

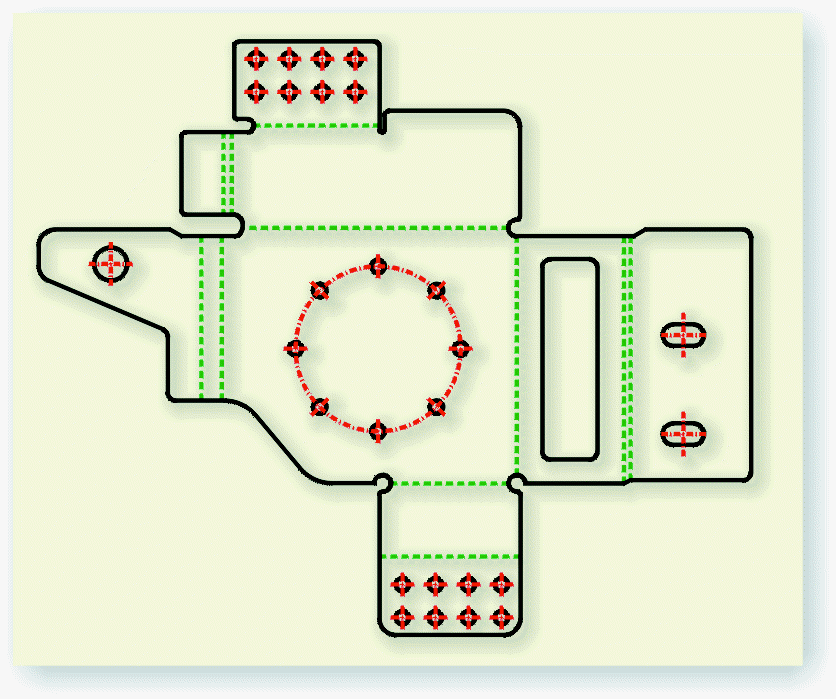

2D-Blechabwicklung mit Biegezonen

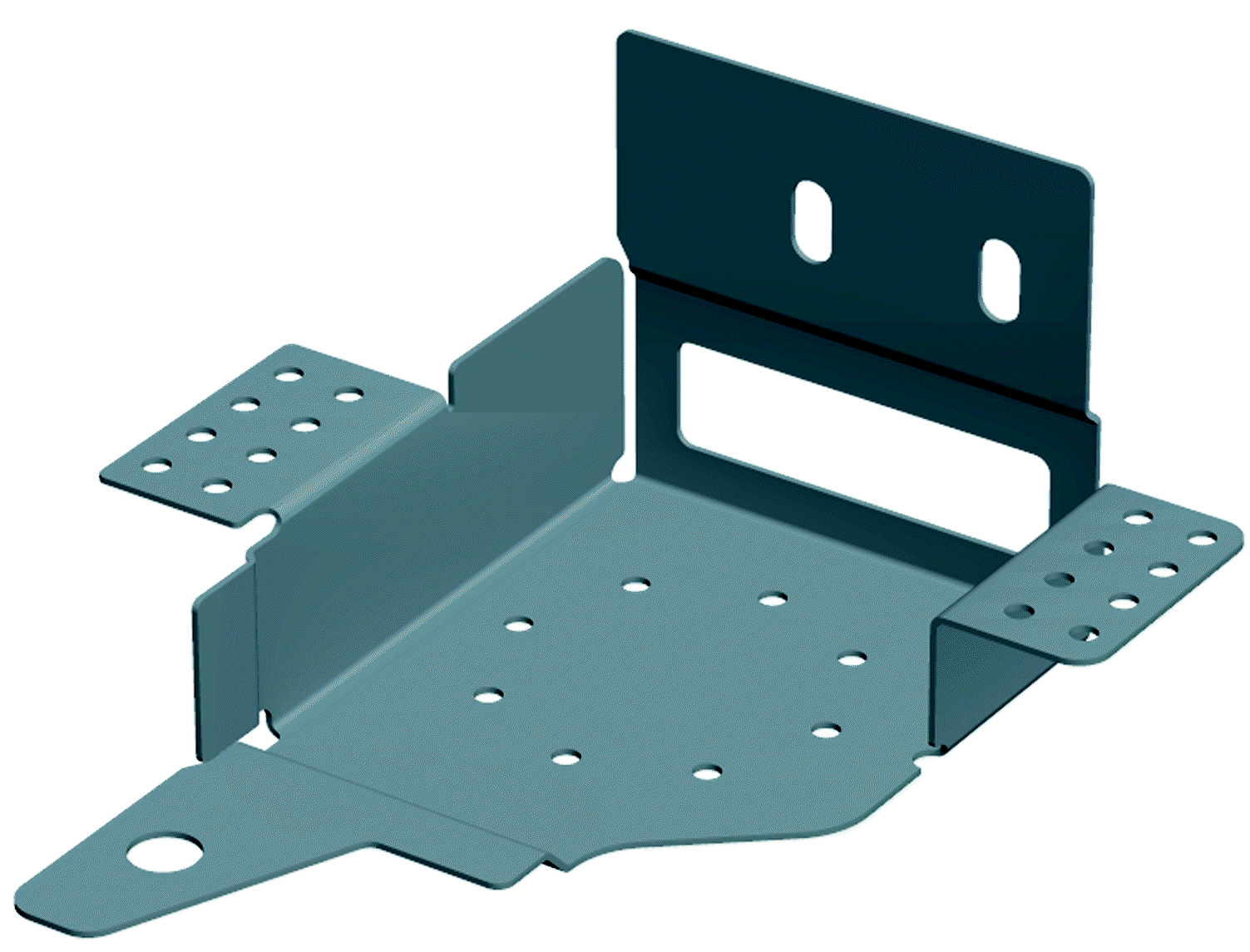

Aus der 2D-Abwicklung erzeugter 3D-Blechkörper
