Das gilt auch für den Stahlbau, der sich in HiCAD neXt als durchgängige, vollständige integrierte 3D-Stahlbaulösung präsentiert: mit dem erprobten stahlbauspezifischen Leistungsspektrum, mit verbesserten und vereinheitlichten Bearbeitungsfunktionen und einem vollständig an die 3D-Konstruktion angepassten Handling.
Gerade die Durchgängigkeit und die 3D-Integration bieten dem Anwender deutliche Vorteile, denn zur Bearbeitung und Modellierung von Stahlbauteilen kann er nun die volle 3D-Funktionalität nutzen. Dies gilt insbesondere für den Einsatz der verschiedenen 3D-Arbeitstechniken, wie Varianten- und Feature-Technik, das Arbeiten mit referenzierten Bauteilen, die Verwendung von Modelliersätzen oder die Erstellung HELiOS-üblicher Stücklisten. Und auch die Datenstruktur entspricht der von HiCAD 3D-Modellen.
Damit kann auch für Stahlbaukonstruktionen die neue Funktionalität des Information + Communication Navigator effektiv genutzt werden. Anwender haben damit auf einen Blick direkten Zugriff auf die gesamte Struktur ihrer Stahlbaukonstruktion.
Neu ist auch das Expertensystem, das zum Einbau stahlbauspezifischer Komponenten und Verbindungen zur Verfügung steht, und Anwender bei der Lösung von Standardproblemen unterstützt. Dies gilt für den Einbau von Profilen genauso wie für die Auslegung einer kompletten Stahlbauverbindung. Anhand eines fotoähnlichen Katalogsystems lassen sich die gewünschten Stahlbaukomponenten und Zubehörteile - einschließlich der Maße - auswählen. Unzulässige Angaben werden durch die integrierte Plausibilitätsprüfung verhindert.
Zubehörteile und Verschraubungen können durch einen einfachen Klick auf die entsprechende Geometrie jederzeit nachträglich geändert werden.
Dieses neue Handling in HiCAD neXt für den Stahlbau führt auch bei großen Stahlbaukonstruktionen zu deutlichen Produktivitätssteigerungen.

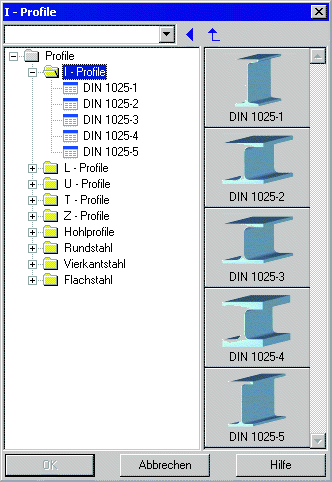

Genormte Stahlbau-Profilbibliothek
Im Stahlbau werden nach Auswahl der zu verbindenden Profile die zulässigen Normverbindungen ermittelt.
Alle Zusatzteile und Verschraubungen können nachträglich geändert werden.
